CDJ低压无功功率补偿装置

更新:2014-7-30 11:23:47      点击:
  • 品牌:
  • 型号:
  • 在线订购
产品介绍

 产品概述

     CDJ低压无功功率补偿装置是汕头市创想电气有限公司产品。集低压配电输出、无功补偿、电能计量和配电参数记录为一体。适用于城市、农村10/0.4kV户外500kVA及以下台变安装使用。该产品荣获国家质量认证中心3C认证,各项技术指标完全符合《GB/T15576-95低压无功功率静态补偿装置》要求,本装置具有体积小、安装方便、适用性强、性能完善等特点,广泛适用于农村、城市公用电网领域的应用。

    本产品独立安装在杆上变压器的台架上双面维护。柜内设有智能无功功率自动控制器,采用6步循环投的方式进行工作。能根据电网负荷消耗的感性无功功率的多少,以10~120S可调的时间间隙,自动的控制并联电容器组的投切,使电网的无功消耗保护在最低状态,从而提高电网电压质量,减少输配电系统和变压器的损耗。
    同时,该产品柜内装置了开关,作为电能输出、关合作用。由于考虑到该产品安装位置的特殊性,当输出开关出现故障或检修时,可不必关断变压器高压侧电源。由子输出开关采用抽出式,直接通过摇把将故障开关摇出更换,大大的缩短维护时间。只要在极短时间内就把故障开关摇出更换,同时输出开关采用4P(N、A、B、C),在关断输出开关时,同步切除零线。排除输出线路因三相不平衡,产生电位飘移,导致零线带电的可能性,从而达到安全供电和提高供电质量。

    该电容补偿电源柜为户外式结构,具有良好的防雨、防淋、防潮、防小动物的功能。箱体采用2mm优质不锈钢板加工压制而成。为了防因不锈钢亮板反光折射,外面再加防锈喷涂处理。电源柜进出线孔加装橡皮封门(电缆塔轮)。柜顶柜底及箱两侧均作为通风部分,两侧通风部分内侧加焊不锈钢网,柜底部留有若干排水孔。内部配线符合系统的规范。配置三相五线母排,母排加套热缩管。电源柜外壳喷有“当心触电”的安全标志。

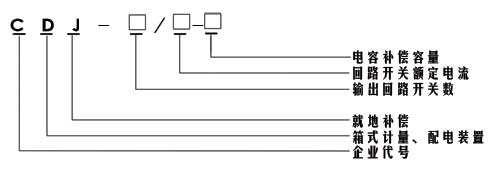

型号说明



使用环境

3.1环境空气温度:-25~+40℃;
3.2相对湿度:40℃时≤50%,20℃时≤90%
3.3海拔高度:≤2000m;
3.4环境条件:无有害气体和蒸汽,无导电性和爆炸性尘埃,无剧烈的机械振动。

技术参数

4.1额定电压:0.38kV,0.4kV AC;
4.2额定频率:50Hz;
4.3额定容量:3~160kvar;
4.4电容偏差:0~+10%
4.5防护等级:户内式为IP20.户外式为IP33
4.6最高允许过电压:1.1Un;
4.7最大允许过电流:1.3Iu.

主要元器件表
